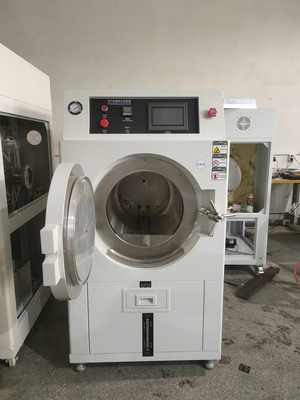

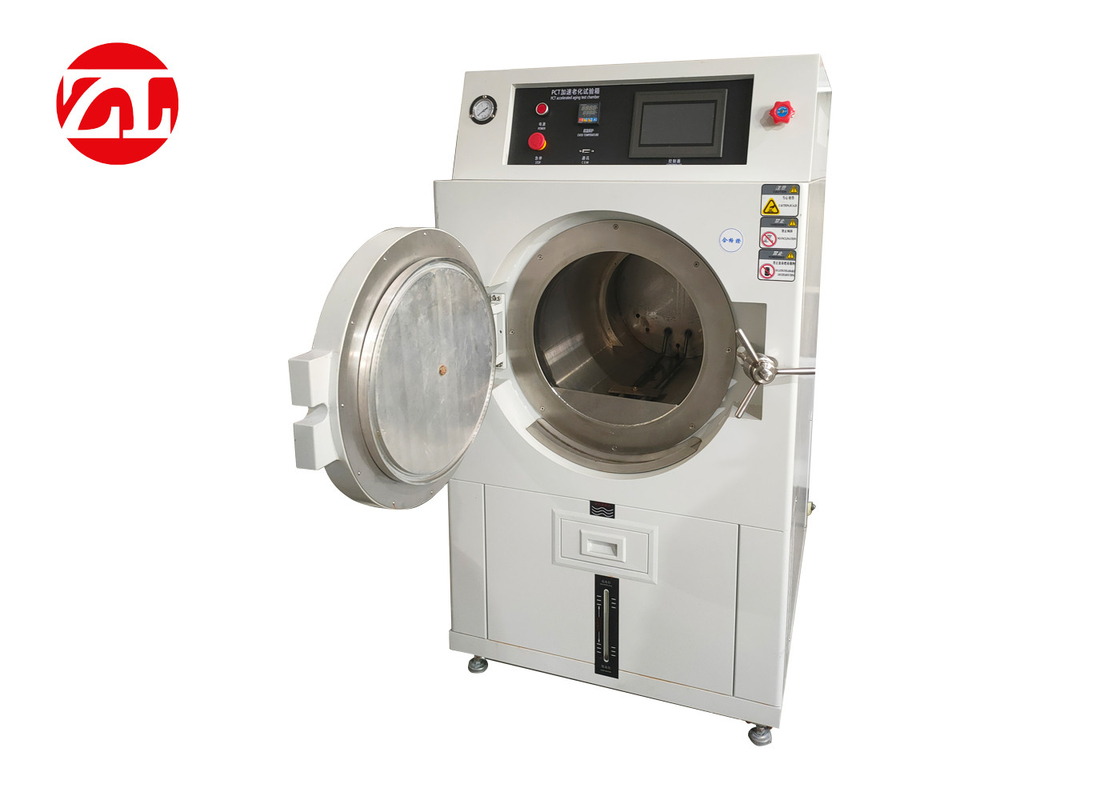

غرفة اختبار الشيخوخة المعجل بالضغط العالي PCT

غرفة اختبار الشيخوخة المعجل بالضغط العالي PCT

يُطلق على جهاز اختبار الحياة المعجل بالضغط العالي أيضًا جهاز اختبار الشيخوخة المتسارع بالضغط العالي وجهاز اختبار الشيخوخة المعجل بالضغط العالي المشبع.يستخدم على نطاق واسع في اختبار أداء الختم للدفاع والفضاء وقطع غيار السيارات والأجزاء الإلكترونية والبلاستيك والراتنجات والصناعات المغناطيسية ولوحات الدوائر الصيدلانية ولوحات الدوائر متعددة الطبقات و IC و LCD والمغناطيس والإضاءة ومنتجات الإضاءة وغيرها من المنتجات ، ذات الصلة باختبار العمر المعجل للمنتج ، يتم استخدامه في قسم التصميم الخاص بالمنتج للكشف السريع عن العيوب ونقاط الضعف في المنتج.اختبار مقاومة التآكل وضيق الهواء لمنتجاتها.

معيار التكيف: GB / T 29309-2012 IEC62108

1. ميزات المنتج:

1.1تم اعتماد هيكل الدائرة المزدوجة للصمام اللولبي المستورد ذو درجة الحرارة العالية ، مما يقلل من الاستخدام

معدل الفشل إلى أقصى حد.

1.2غرفة منفصلة لتوليد البخار لتجنب التأثير المباشر للبخار على المنتج ، حتى لا يتسبب في حدوث جزئي

تلف المنتج.

1.3هيكل توفير العمالة لقفل الباب يحل أوجه القصور في قفل مقبض القرص الصعب

منتج الجيل الأول.

1.4 الهواء البارد قبل الاختبار ؛تصميم التفريغ أثناء الاختبار (يتم تفريغ الهواء في برميل الاختبار)

يحسن استقرار الضغط وقابلية التكاثر.

1.5وقت تشغيل تجربة طويلة المدى للغاية ، تشغيل طويل الأمد لآلة التجربة لمدة 400 ساعة.

1.6حماية منسوب المياه من خلال حساس مستوى الماء في غرفة الاختبار للكشف والحماية.

1. 7. تصميم مقاوم للضغط للخزان ، يمكن للخزان أن يتحمل الضغط (140 ℃) 2.65kg ، والذي يلبي الماء

اختبار الضغط 6 كجم.

1.8جهاز حماية سلامة الضغط على مرحلتين ، يعتمد على مرحلتين متحكم وميكانيكي

جهاز حماية الضغط.

1.9زر ضغط حماية السلامة ، زر الضغط الأوتوماتيكي على مرحلتين لجهاز السلامة في حالات الطوارئ.

2. الأداء

2.1.ضغط التشغيل: 1.2 ~ 2.89 كجم (بما في ذلك 1 ضغط جوي)

2.2.النطاق الزمني: 000 Hr ～ 9999 Hr

2.3وقت الضغط: 0.00 كجم 1.04 كجم / سم 2 حوالي 45 دقيقة

2.4ضاغط الهواء PMl ، ستعمل المعدات عندما يتم تنشيطها ، وتوفر مصدر الهواء للمعدات ؛

2.5.FRL1-Air source بثلاث قطع ، ترشيح وإزالة ضغط مصدر الهواء ؛

2.6.SV1- صمام السحب ، يعمل عندما يكون انحراف الضغط (الإعداد المقاس) أقل من القيمة المحددة

(مثل -1KPa) ؛

2.7.SV2- صمام العادم ، يعمل عندما يكون انحراف الضغط (مجموعة المقاسة) أعلى من القيمة المحددة

(مثل -1KPa) ؛

2.8.SV3- صمام العادم ، عادة من النوع المفتوح ، يعمل عند تشغيل الجهاز (مغلق) ، ويتوقف عند

يتم تنشيط تتابع الضغط

توقف عن العمل (مفتوح) ، وتستخدم لحماية عينة الاختبار ؛

2.9.TV1 ، صمام التحكم في التدفق TV2 ، ضبط تدفق المدخل والعادم يدويًا ؛

2.10.PS1- جهاز إرسال الضغط ، قياس الضغط المطلق في المربع ؛

مرحل ضغط 2.11.BP1 ، والذي يكتشف الضغط في الصندوق (الضغط المطلق أو مقياس الضغط) ، ويعمل

عندما تكون أعلى من القيمة المحددة ؛

2.12.PG1- مقياس ضغط مؤشر ، قياس ضغط المقياس في الصندوق ، كمرجع ؛

2.13.RV1- صمام الأمان ، النوع المغلق عادة ، يفتح عندما يكون الضغط في الصندوق مرتفعًا جدًا ، ويستخدم لحماية

سلامة المعدات

2.14.صمام يدوي HV1 ، يستخدم للعادم اليدوي.

مخطط نظام الضغط

3. مادة غرفة الاختبار:

3.0 نطاق درجة الحرارة: RT-132 ℃

3.1 حجم صندوق الاختبار: ∮350 مم × 500 مم) ، صندوق اختبار دائري

3.2 الأبعاد الكلية: 1150 × 960 × 1700 مم (عرض × عمق × ارتفاع) رأسي

3.3 مادة البرميل الداخلية: مادة لوح الفولاذ المقاوم للصدأ (SUS # 304 5 مم)

3.4 مادة البرميل الخارجي: طلاء لوح بارد

3.5 مادة العزل: الصوف الصخري وعزل رغوة البولي يوريثان الصلب

3.6 أنبوب تسخين مولد البخار: سخان كهربائي بأنابيب فولاذية غير ملحومة على شكل زعانف (طلاء بلاتيني على السطح ، مضاد للتآكل)

3.7 نظام التحكم:

أ.استخدم الكمبيوتر الصغير الياباني RKC للتحكم في درجة حرارة البخار المشبع (باستخدام مستشعر درجة حرارة البلاتين PT-100).

ب.جهاز التحكم بالوقت يستخدم شاشة LED.

ج.استخدم المؤشر لعرض مقياس الضغط.

3.8 الهيكل الميكانيكي:

أ.صندوق داخلي دائري ، هيكل صندوق داخلي من الفولاذ المقاوم للصدأ ، بما يتماشى مع معايير حاوية السلامة الصناعية.

ب.يجعل تصميم التعبئة الحاصل على براءة اختراع الباب والصندوق أكثر تكاملاً ، وهو ما يختلف تمامًا عن نوع البثق التقليدي ، والذي يمكن أن يطيل من عمر التعبئة.

ج.وضع حد النقطة الحرجة الحماية التلقائية للسلامة والسبب غير الطبيعي وعرض مؤشر الخطأ.

3.9 الحماية الأمنية:

أ.يستخدم صمام الملف اللولبي المستورد المقاوم للحرارة العالية هيكل حلقة مزدوجة لضمان عدم تسرب الضغط.

ب.تم تجهيز الماكينة بأكملها بحماية من الضغط الزائد ، وحماية من درجات الحرارة الزائدة ، وتخفيف الضغط بمفتاح واحد ، وتخفيف الضغط يدويًا ، وأجهزة حماية سلامة متعددة ، لضمان استخدام المستخدم وسلامته إلى أقصى حد.

ج.جهاز قفل باب الضغط الخلفي ، لا يمكن فتح باب غرفة الاختبار عندما يكون هناك ضغط داخل غرفة الاختبار.

4. ملحقات ملحقات أخرى

4.1 1 مجموعة من رفوف الاختبار

4.2 علبة العينة

5. نظام الإمداد بالطاقة:

5.1 يجب ألا يتجاوز تذبذب مصدر طاقة النظام ± 10

5.2 مصدر الطاقة: أحادي الطور 220 فولت 20 أمبير 50/60 هرتز

6. البيئة والمرافق:

6.1 درجة حرارة بيئة العمل المسموح بها 5 ~ 30 ℃

6.2 الماء التجريبي: ماء نقي أو ماء مقطر
