المراقب المالي للبرمجة يو على شكل سلك المتكررة اختبار الانحناء لكابل المحمول

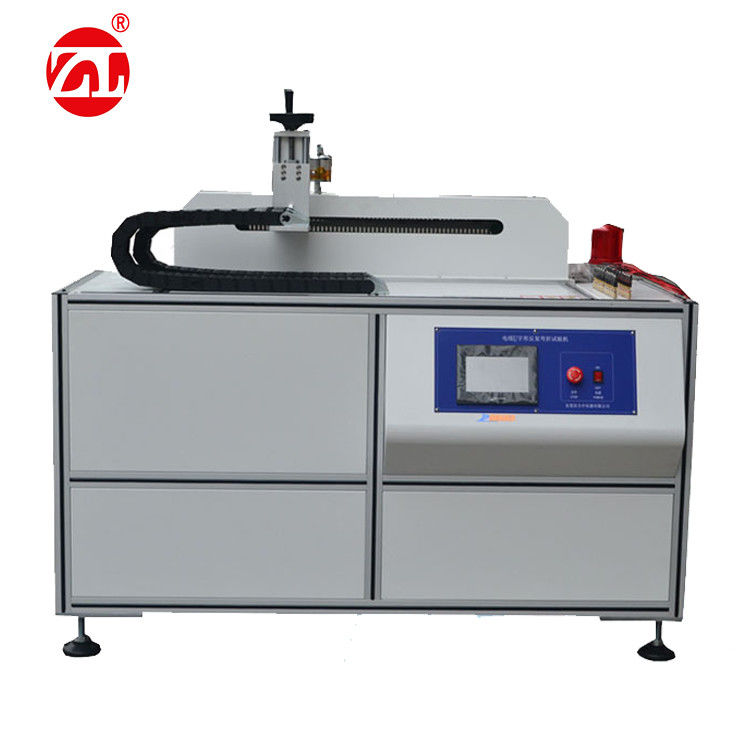

جهاز التحكم القابل للبرمجة على شكل حرف U ، جهاز اختبار الانحناء المتكرر للكابل المحمول

الامتثال للمعايير:

معيار المؤسسة - كبل المحمول ، المتطلبات القياسية لاختبار المادة 2.3 على شكل حرف U

نطاق التطبيق :

هذا ينطبق على اختبار الحياة الميكانيكية لفحص الأسلاك والكابلات المتنقلة ؛

مقدمة أساسية :

تهدف آلة الاختبار إلى تطبيق قوة معينة على عينة السلك ، ومحاكاة الحركة مع مناور وغيرها من الأجهزة المحمولة ، لتقييم المتانة الميكانيكية لاختبار عمر الأسلاك. تحتوي آلة الاختبار هذه على نافذة مراقبة زجاجية لمفتاح حماية السلامة ومفتاح الحماية غطاء لوحة من الأجزاء المتحركة ، والتي يمكن أن تمنع بشكل فعال وقوع حوادث السلامة. إنه مجهز أيضًا بزر توقف الطوارئ ، والذي يمكنه إيقاف تشغيل الماكينة في حالة الطوارئ. هذه الآلة تتميز بأتمتة وكفاءة عالية ، بنية معقولة ، مظهر جميل ، وهكذا ، فهي معدات اختبار مثالية لإنتاج هذا النوع من مصنع الأسلاك وتنظيم مراقبة الجودة.

المؤشرات الرئيسية:

1. نظام التحكم: تايوان فيرون 7 بوصة شاشة ملونة تعمل باللمس ، وحدة تحكم قابلة للبرمجة.

2. وضع القيادة: محرك سيرفو باناسونيك ، حزام التروس الياباني الأصلي ؛

3. اختبار السفر: من 0 إلى 10 أمتار ، أي أن المسافة المتحركة لقطعة الاختبار هي من 0 إلى 5 أمتار ، والحد الأقصى للمسافة المتحركة من طاولة الشريحة هو 5 أمتار ؛

4. دائرة نصف قطرها كابل الانحناء المشبك: دائرة نصف قطرها سلسلة كابل الانحناء: 25MM ، 50MM ، 75MM ، 100MM التكيف التعسفي ، (يلزم أحجام مختلفة من سلاسل السحب)

5. اختبار سرعة: 0-8m / S (أسرع سرعة خطية) 0-100 مرة / دقيقة (أسرع سرعة يمكن أن تصل إلى 100 مرة / دقيقة للرحلات الصغيرة)

6. اختبار التسارع: 0-40m / S

7. محطة الاختبار: محطتان ، توضع كل محطة في حدود W250mm (طول كل محطة يجب أن يكون عرض مقطع السلسلة × يجب أن يكون عدد المحطات أقل من 250 مم) ، ويجب أن تكون الكتلة الكلية لا يزيد عن 10 كجم ؛

8. العداد العام: 1 ~ 999999999 set at will ، وتوقف عندما يصل العدد إلى القيمة المحددة ؛

9. Sub-counter: كل محطة تحسب بشكل مستقل من 1 إلى 999999999 بشكل مستمر ؛

10. الكشف عن الإنذار: كشف خط الكسر الأساسية ، مع الصوت والضوء تحذير صوت التنبيه ؛

11. اختبار المقاومة الداخلية: يمكنه تبديل اختبار المقاومة الداخلية دون إيقاف الماكينة (مزود بواجهات اختبار 10 واختبار مقاومة داخلية اختياري)

12. امدادات الطاقة العاملة ؛ ثلاث مراحل AC380V ± 10 ٪ ، 50HZ ، 15A ؛

13. الأبعاد الخارجية: حوالي W6000mm × D750mm × H1500mm

14. الوزن: حوالي 350 كيلوجرام
