ضغط الأنابيب التفجير آلة الاختبار الهيدروليكية الضغط الأنابيب

ضغط الأنابيب التفجير آلة الاختبار الهيدروليكي ضغط الأنابيب

آلة اختبار المطاط:

آلة المطاط.pdf

●المبدأ:

The pipe hydrostatic and burst testing machine is manufactured according to the requirements of GB/T6111—2003/2018 "Test Method for Internal Pressure Resistance of Thermoplastic Pipes for Fluid Conveyance" and is used to test thermoplastic pipes (such as PE pipes، أنابيب PP-R ، PP ، إلخ) -B ، PE-X ، PERT ، PVC-O ، PVC-U ، PVC-M ، PVC-C ، أنابيب معززة مع هيكل الصلب الشبكي ،والأنابيب المركبة من الألومنيوم والبلاستيك والأنابيب الأخرى) في ضغط داخلي ثابت ودرجة حرارة ثابتة لفترة طويلة تحت اختبار فشل الضغط الداخلي. المعدات هي وضع عمل أوتوماتيكي بالكامل دون مراقبة ، ويمكن للمشغل مغادرة بعد تحميل العينة. يتم إنهاء التجربة تلقائيًا عند الوصول إلى وقت التجربة.يتم تسجيل منحنيات البيانات التجريبية تلقائيًاإذا كانت العينة متضررة في الوسط، سيتم إنهاء التجربة تلقائيًا.

●استخدام المعدات والمزايا:

يستخدم لتحديد اختبار الضغط الداخلي لأضرار الأنابيب المختلفة مثل الأنابيب الحراريةأنابيب مركبة وأنابيب مركبة من الألومنيوم والبلاستيك تحت ضغط داخلي ثابت ودرجة حرارة ثابتة لفترة طويلة.

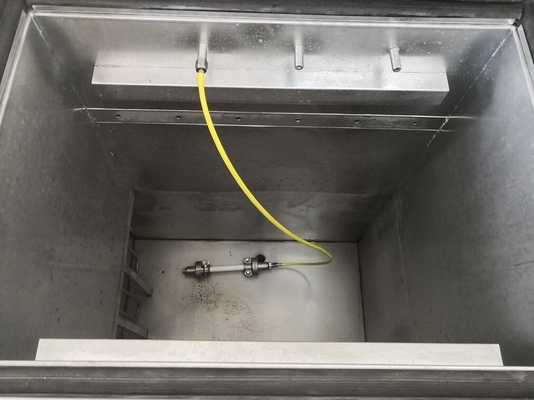

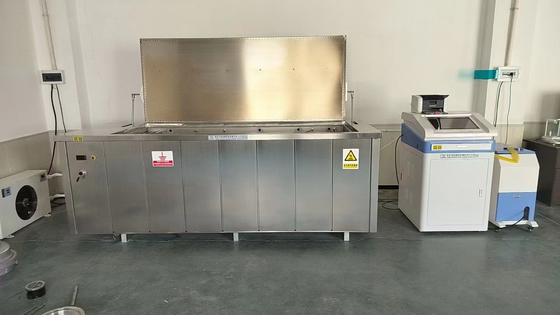

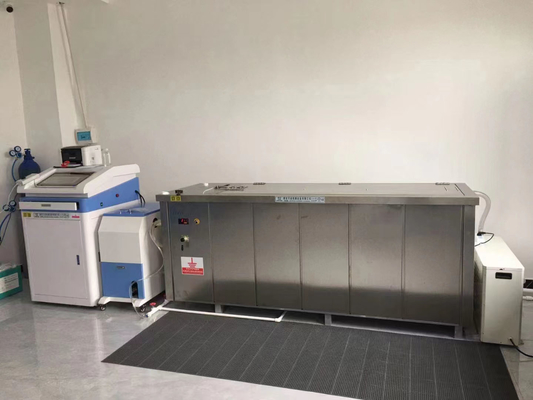

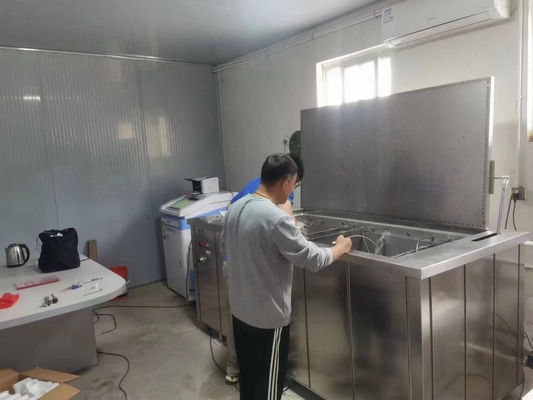

يتم استيراد جميع المكونات الرئيسية للمعدات مع التعبئة الأصلية لضمان دقة وكفاءة المعدات.جهاز إرسال الضغط يتبنى جهاز استشعار عالي الحساسية المستورد من المملكة المتحدة مع وقت استجابة 3 ميللي ثانية، والتي يمكن أن تمنع بفعالية مشكلة تأخر استجابة المعدات ؛ الصمام الكهرومغناطيسي المستورد من هولندا لديه عمر خدمة يصل إلى 2 مليون مرة ،إيطاليا استوردت مضخة البولنجر عالية الضغط، يمكن أن يصل الضغط الأقصى إلى 260بار ، لضمان التدفق مع ضمان الضغط ، لضمان الاختبار الهيدروستاتيكي واختبار الانفجار للأنابيب عالية الضغط ؛وضع العمل التلقائي بالكامل بدون مراقبة، بعد تركيب الجهاز والبدء في الاختبار، والكمبيوتر بدء عملية مراقبة كاملة. إذا كانت هناك مشاكل مثل التسرب والانفجار في الأنابيب أثناء الاختبار،المعدات سوف تنبيه تلقائيا وتسجيل وإنهاء التجربةفي حالة انقطاع التيار الكهربائي، فإن المعدات سوف تتذكر تلقائيًا بيانات التجربة قبل انقطاع التيار الكهربائي. إذا كان الضغط الداخلي أقل أو أعلى من الضغط المحدد،الجهاز سيتم توازن تلقائيًا في وقت قصيريقلل تطبيق خزان المياه الأفقي إلى حد كبير من صعوبة التشغيل ، ويمكن للمشغل بسهولة إكمال عملية إدخال أو إخراج العينة.لاختبار الماء الساخن واختبار القطر الكبير، يمكن تجهيزها بجهاز رفع العينة، مما يوفر الوقت والجهد.

كل محطة يمكن أن تختبر الاختبار الهيدروستاتيكي واختبار الانفجار وتعمل بشكل مستقل.

●المؤشرات التقنية:

◆ عدة عينات (1-50 محطة) تحكم بشكل مستقل في ضغط الاختبار ووقت الاختبار.

◆نطاق الضغط0-16MPa (إعداد تعسفي) ؛

◆أقصى ضغط عمل لنظام الضغط الرئيسي للطريق هو 26.00MPa.

◆مضخة المضخة عالية الضغط

(1)الضغط:0-260بار(2) التدفق:16-20 لتر/دقيقة

(3) السرعة:1200 دورة في الدقيقة(4) قطر ثلاثة غطاسات:16ملم

◆دقة التحكم في الضغط: +2% من الحد الأعلى لقيمة ضغط الاختبار، -1% من الحد الأدنى لقيمة ضغط الاختبار.

◆دقة قيمة الضغط:0.001MPa؛

◆ناقل الضغط:معدل عينة ضغط الاختبار هو 0.3 مللي ثانية.

◆نطاق تحكم درجة الحرارة:15-95 درجة مئوية (إعداد تعسفي)

◆دقة التحكم في درجة الحرارة:متوسط اختلاف درجة الحرارة ± 1°C

◆نطاق التوقيت:0-9999h

◆دقة التوقيت:1%

◆طاقة المضيف:3KW؛ طاقة خزان المياه الحرارة الثابتة 20KW (وفقا لحجم خزان المياه)

◆مصدر الطاقة:380 فولت/60 هرتز (مصدر طاقة ثلاثي المراحل بخمسة أسلاك)

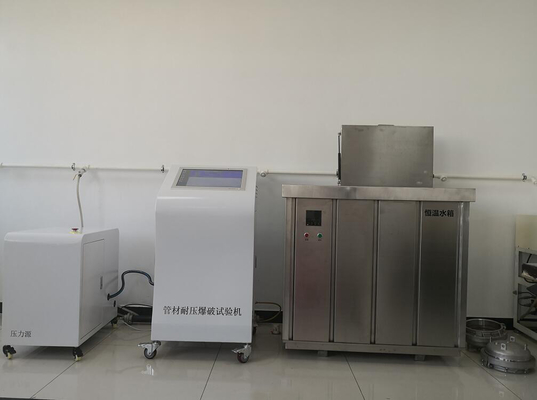

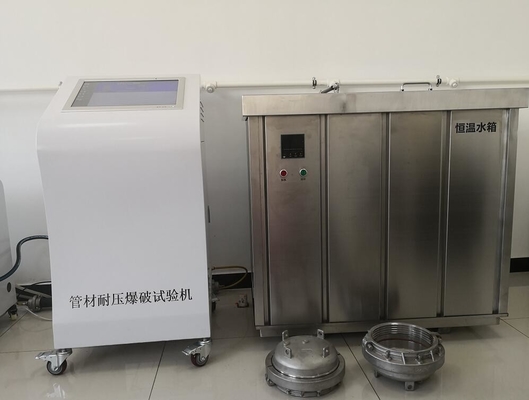

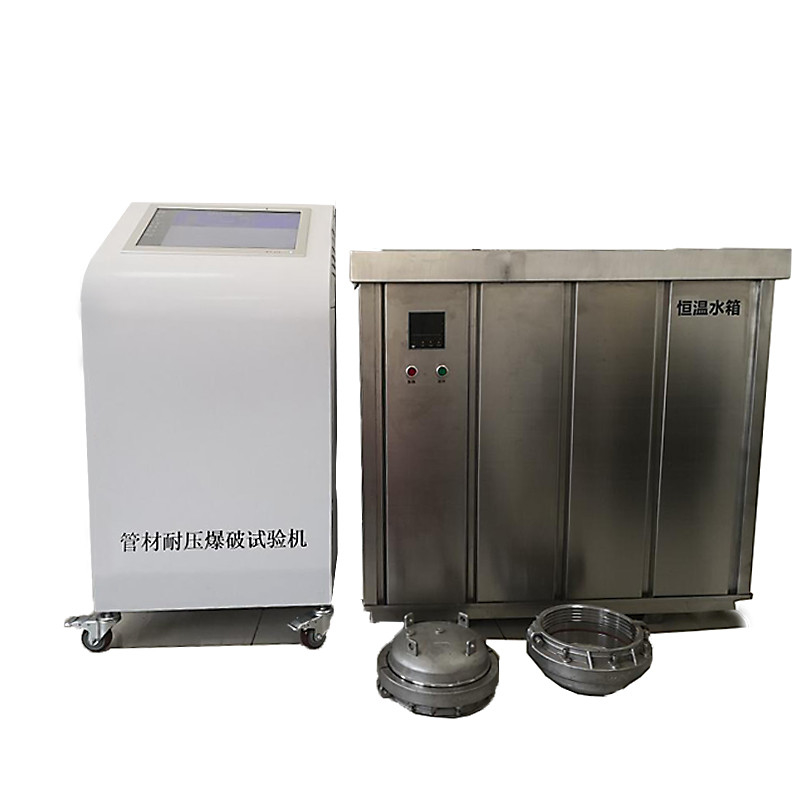

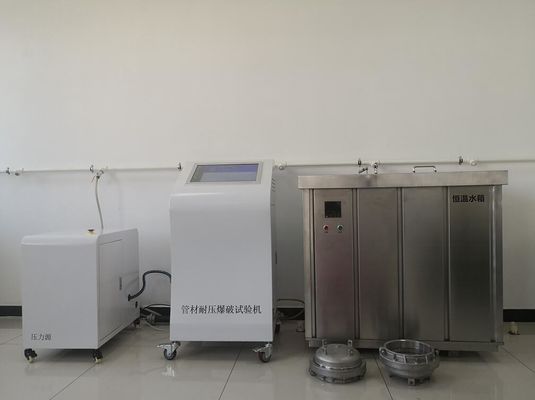

◆الأبعاد:

المضيف:710 ملم × 780 ملم × 1200 ملم (الطول × العرض × الارتفاع)

المحطة الهيدروليكية:680 ملم × 400 ملم × 700 ملم (الطول × العرض × الارتفاع)

خزان المياه ذو درجة حرارة ثابتة (يتم اختيار الحجم المحدد وفقًا للعقد)

◆ يتم تجهيز خزان المياه ذو درجة حرارة ثابتة بجهاز افتتاح وإغلاق هوائي.يمكن تجهيزها بجهاز عينة رفع وإنزال تلقائي.
