| اسم: | كاشف عيوب الجسيمات المغناطيسية | النموذج: | ZL-YW601C |
|---|---|---|---|
| الجهد المدخل: | AC 220V ± 10 ٪ V | الجهد الخارجي: | 36 فولت متردد |
| تيار الخروج: | ＞ 10 أ | معدل التحميل المؤقت: | 50% |
| وضع المغنطة: | نوعان من المغنطيسية: AC و DC | مغناطيسية القطب الملعب: | يمكن تخصيصها |
| إبراز: | كاشف عيوب الجسيمات المغناطيسية الطويلة العمر,كاشف عيوب الجسيمات المغناطيسية خفيفة الوزن,كاشف عيوب الجسيمات المغناطيسية منخفضة الضوضاء,Light Weight Magnetic Particle Flaw Detector,Low Noise Magnetic Particle Flaw Detector |
||
ملخص

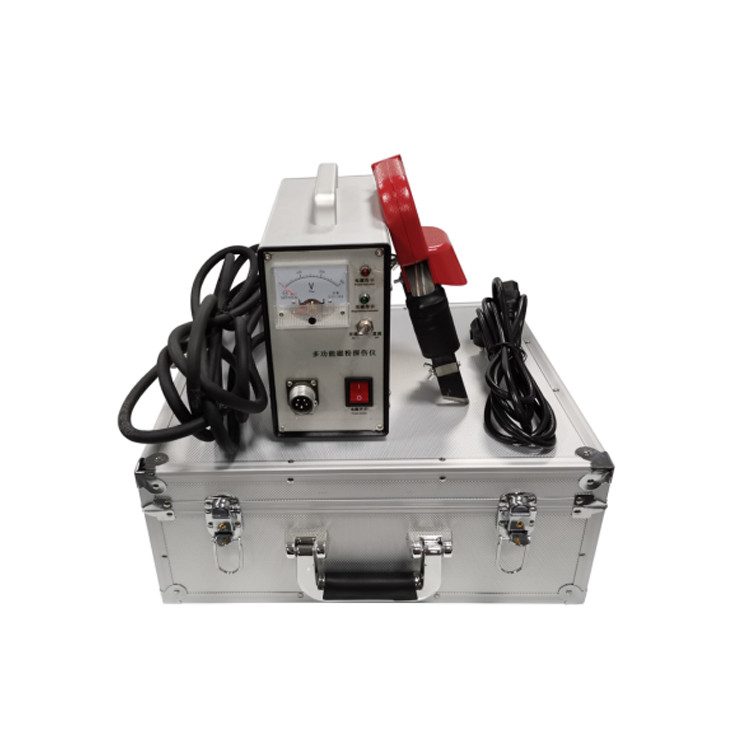

النموذج ZL-YW601C هو كاشف عيوب الجسيمات المغناطيسية يستخدم نيرًا مغناطيسيًا لمغنطة المشغولات الفولاذية المغناطيسية باستخدام مغنطة التيار المتردد والتيار المستمر. يمكنه مغنطة أجزاء مختلفة، بما في ذلك المغنطة الموضعية للأجزاء الكبيرة، ويمكن استخدامه كطريقة إضافية للكشف عن العيوب المغناطيسية وطريقة مغنطة البقايا للكشف عن العيوب المغناطيسية.
تستخدم الأداة SCR لتشكيل مفتاح لا تلامسي مع ضوضاء منخفضة وعمر طويل. الأداة صغيرة الحجم وخفيفة الوزن، مع قوة رفع كبيرة ومفاصل قابلة للتعديل، ومناسبة بشكل خاص للوصلات المسطحة، والوصلات الزاوية، وأوعية الضغط، وخطوط الأنابيب، والكشف عن الأجزاء ذات الأشكال المعقدة. خرج الأداة منخفض الجهد، وهو أكثر ملاءمة للمناسبات التي لا يُسمح فيها بدخول الجهد العالي إلى المعدات للكشف عن العيوب.
يحتوي كاشف العيوب على وظيفة مغنطة التيار المتردد والتيار المستمر. يمكن تجهيزه بمجسات من النوع A والنوع D والنوع E والنوع O. يمكن للجهاز مغنطة بتقويم الموجة الكاملة للتيار المستمر، ويمكن لمغنطة التيار المتردد اكتشاف العيوب الأعمق من السطح.
المؤشرات الفنية
| بند | ZL-YW601C |
| جهد الإدخال | تيار متردد 220 فولت ± 10% فولت |
| جهد الخرج | تيار متردد 36 فولت |
| تيار الخرج | ＞10 أمبير |
| قوة الرفع |
مسبار من النوع A تيار متردد ≥ 44 نيوتن (4.5 كجم)، تيار مستمر ≥ 177 نيوتن (18.1 كجم)؛ مسبار من النوع D تيار متردد ≥ 44 نيوتن (4.5 كجم)، تيار مستمر ≥ 177 نيوتن (18.1 كجم)؛ مسبار من النوع E تيار متردد ≥ 118 نيوتن (12 كجم) |
| معدل التحميل المؤقت | 50% |
| حساسية الكشف | النوع A 1 # قطعة اختبار تظهر بوضوح |
| أبعاد الوحدة الرئيسية | 230 × 160 × 120 مم (الطول × الارتفاع × العرض) |
| الوزن | 5㎏ |
| درجة قطب المغنطة |
مسبار من النوع A، من 0 إلى 200 مم، قابل للتعديل؛
المسافة بين مركزي قلبين المسبار المتجاورين من النوع E هي 95 × 100 مم؛ القطر الداخلي لمسبار من النوع O هو φ150 مم |
| وضع المغنطة | نوعان من المغنطة: تيار متردد وتيار مستمر |
الخصائص الهيكلية:
تعتمد الأداة مفتاحًا يتم التحكم فيه بالسيليكون، وخرج الجهد المنخفض آمن وموثوق به، ويعتمد المسبار نوعين ثابتين بالإضافة إلى قابلين للتعديل، ويمكن تعديل المسبار القابل للتعديل وفقًا لشكل الأجزاء المختلفة لتباعد حذاء القطب، ولديه اتصال جيد.
الاستخدام التشغيلي:
أدخل القابس المستدير لكابل الطاقة في مقبس الطاقة ثلاثي النواة للأداة، وأدخل القابس أحادي الطور للكابل في مقبس لوحة توزيع شبكة الطاقة، (يجب أن يكون هناك سلك تأريض صلب) قم بتشغيل مفتاح الطاقة الخاص بالأداة، وسيضيء ضوء المؤشر لإظهار أن الدائرة متصلة بمصدر الطاقة.
أدخل المقابس الخاصة بالطيران في كلا طرفي الكابل في مقبس الأداة ومقبس المسبار على التوالي.
بحيث يكون المسبار وسطح قطعة العمل المراد استكشافها على اتصال جيد، اضغط على زر المغنطة الموجود على المسبار، ضوء مؤشر المغنطة، مما يشير إلى أن قطعة العمل قد تم مغنطتها.
أوقف تشغيل مفتاح طاقة الأداة والمفتاح الرئيسي الموجود على لوحة توزيع الشبكة عند التوقف عن استخدامه.
تحذيرات:
عند استخدام الأداة، يجب أن يكون المسبار وقطعة العمل التي يتم استكشافها على اتصال جيد قبل الضغط على زر المغنطة، وإلا سيزداد التيار في الملف ويحرق المصهر، أو حتى يتلف SCR.
إذا كنت بحاجة إلى ضبط تباعد القطب المغناطيسي، فقم بفك صامولة الفراشة الموجودة على الوصلة القابلة للتعديل لتغيير تباعد القطب المغناطيسي، ثم أحكم ربط الصامولة للعمل.
