عازل عمودي جيوسنتيسي ISO 11058 ASTM D4491 EN ISO 10776

جهاز قياس النفاذية الرأسية للمواد الجيوسنتيكية مع المعيار ISO 11058 ASTM D4491 EN ISO 10776 ASTM D4716

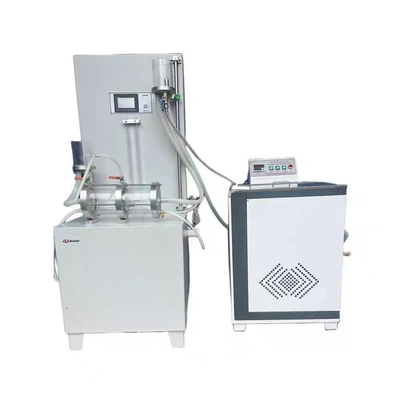

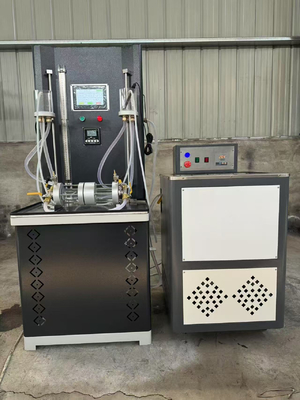

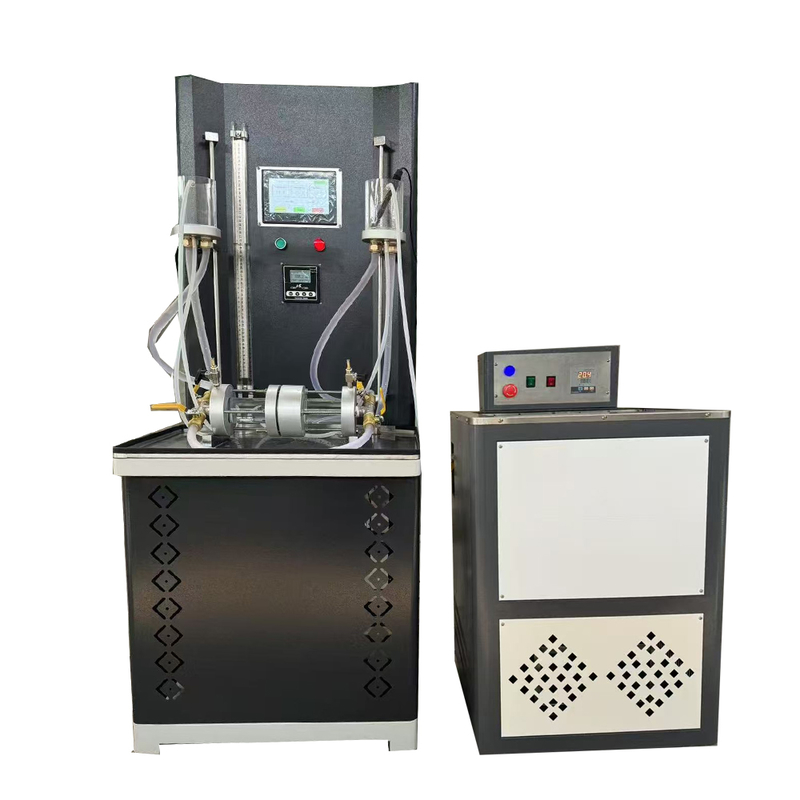

جهاز اختبار نفاذية المواد الجيوتكستيل الرأسية هو جهاز اختبار أفقي ذو رأس ثابت مصمم ومصنع وفقًا لأحدث المعايير الوطنية GB/T15789-2005 و "إجراءات اختبار المواد الجيوتكستيل الهندسية للطرق السريعة" الصادرة حديثًا عن وزارة النقل (JTG E50-2006). إنه مناسب لإجراء اختبارات النفاذية الرأسية على مختلف المواد الجيوتكستيل والأقمشة المنسوجة المركبة ذات خصائص النفاذية تحت رأس ماء ثابت. رقم شهادة حقوق الطبع والنشر لبرامج الكمبيوتر الوطنية لجهاز اختبار النفاذية الرأسية للمواد الجيوتكستيل: رقم تسجيل حقوق الطبع والنشر للبرامج 2452896.

المعايير ذات الصلة:GB/T15789-2005 الطريقة A JTG E50-2006 T114-2006 اختبار الأداء الرأسي (طريقة الرأس المائي الثابت)

نظرة عامة على المبدأ:سرعة التدفق (بالملم/ثانية) للماء المتدفق بشكل عمودي على سطح المواد الجيوتكستيل تحت تدرج هيدروليكي للوحدة.

ميزة الجهاز:
 1. تم تجهيز هذا الجهاز بشاشة ملونة تعمل باللمس عالية الدقة مقاس 7.8 بوصة وواجهة تشغيل قائمة باللغة الصينية.

 2. يتم تصنيع أداة الاختبار من سبائك الألومنيوم عالية الجودة، وهي مقاومة للتآكل وسهلة التنظيف وأنيقة.

 3. يتم استخدام غرفة اختبار زجاجية عضوية شفافة لمنع تناثر الماء والغبار من الدخول.

 4. يتم اعتماد مسحوق DuPont الأمريكي وعملية الطلاء الكهروستاتيكي، والتي يتم معالجتها في درجة حرارة عالية تبلغ 200 درجة مئوية ولا تتلاشى.

 5. طريقة تثبيت العينة: التدفق الأفقي، توضع العينة في الماء، ويتم تثبيت العينة بواسطة قضيب القوة.

 6. يتم قياس كمية نفاذية المياه وحجم التجميع باستخدام أسطوانة متدرجة ويتم عرضها بمقاييس عالية الدقة.

 7. لا يحتوي الجهاز بأكمله على خراطيم بلاستيكية مكشوفة. يتم استخدام غرفة تجريبية ذات أنبوب صفري لمنع تكوين الفقاعات بشكل فعال وضمان دقة البيانات.

 8. الإعداد الرقمي لفرق الرأس المائي، وتحديد المواقع التلقائي، والدقة العالية.

المعلمة الفنية:

 1. العرض: شاشة تعمل باللمس ملونة حقيقية مقاس 7.8 بوصة، مع تشغيل قائمة باللغة الصينية

 2. نطاق مستشعر قياس مستوى المياه الرقمي: 0 - 500 مم

 3. دقة المستشعر: 0.01 مم

 4. نطاق تعديل الرأس المائي: 0 - 250 مم

 5. القطر الداخلي لأسطوانة التثبيت: Φ50 ± 0.1 مم

 6. طريقة تثبيت العينة: التدفق الأفقي، العينة في الماء، تثبيت قضيب القوة للعينة

 7. غرفة الاختبار: غرفة اختبار زجاجية عضوية شفافة تمامًا، وصلة خط أنابيب صفرية، تمنع تكوين الفقاعات بشكل فعال

 8. تعديل الرأس المائي: الإعداد الرقمي لفرق الرأس المائي، وتحديد المواقع التلقائي، بدقة تصل إلى 0.02 مم

 9. عداد الوقت: 0 - 999 ثانية (دقة 0.1 ثانية)

 10. نطاق مقياس الحرارة: 0 - 99 درجة مئوية (دقة 0.1 درجة مئوية)

 11. أسطوانة القياس: 1000 مل (دقة 10 مل)

 12. مصدر الطاقة: تيار متردد 220 فولت ± 10٪ 50 هرتز

 13. المظهر العام للجهاز: 800 × 650 × 1900 (مم)

 14. الوزن: 150 كجم
