تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | جهاز العرض العمودي قياس عينة العرض | حجم الطاولة المعدنية (مم): | 340 × 152 |
|---|---|---|---|
| حجم طاولة الزجاج (مم): | 196 × 96 | x السكتة الدماغية (مم): | 150 |
| y السكتة الدماغية (مم): | 50 | Z السكتة الدماغية (مم): | 100 (تشمل التركيز) |
| قياس الدقة: | 3+لتر/200 | x 、 y دقة العرض: | 0.0005mm |
| إبراز: | جهاز عرض العينات الرأسي,آلة لقياس جهاز عرض,جهاز عرض لقياس الفيديو,measuring projector machine,video measuring projector |
||

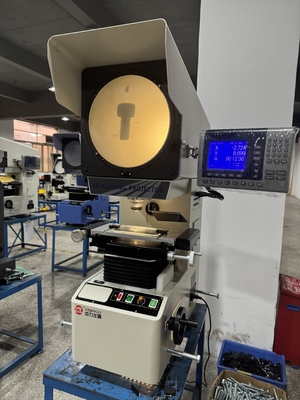

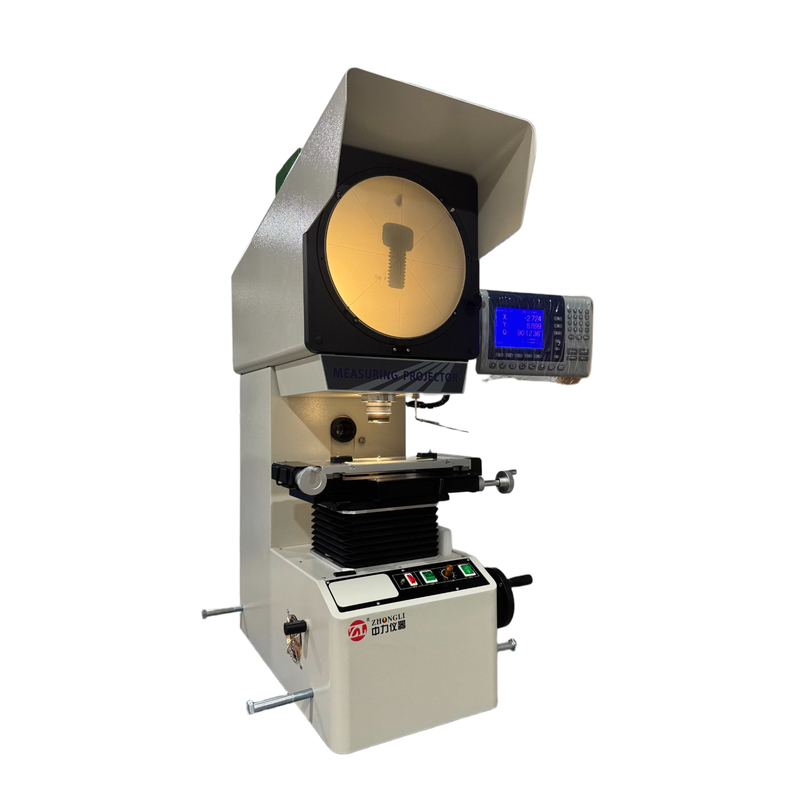

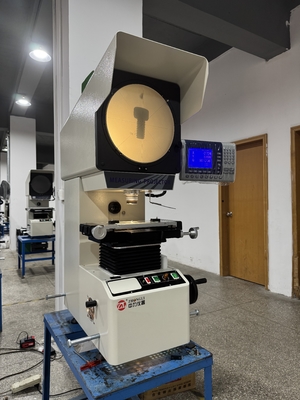

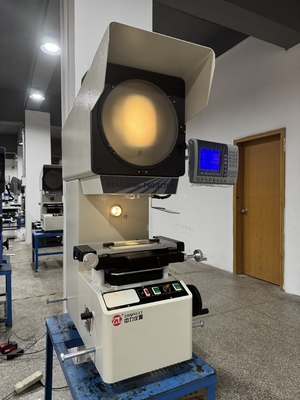

جهاز عرض رأسي لقياس العينات
>>>هذا الجهاز عبارة عن جهاز عرض رأسي تم تطويره بواسطة شركتنا، ويتميز بالخصائص التالية:
جهاز العرض الرقمي للقياس سلسلة ZL-1500 هو أداة قياس دقيقة وعالية الكفاءة تجمع بين البصريات والميكانيكا والإلكترونيات. يستخدم على نطاق واسع في صناعات مثل الآلات والأدوات والإلكترونيات والصناعات الخفيفة؛ وكذلك في الجامعات ومعاهد البحوث وأقسام معايرة القياس.
يمكن لهذا الجهاز قياس أبعاد الكفاف وأشكال السطح بكفاءة لمختلف قطع العمل ذات الأشكال المعقدة، مثل القوالب والأجزاء المختومة والكامات والخيوط والتروس وقواطع الطحن المشكلة.

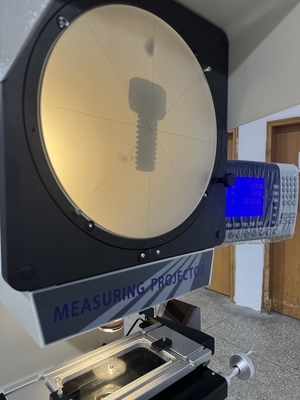

النظام البصري لهذا المنتج عالي الجودة، مع تصوير عدسة موضوعية واضح وتكبير دقيق. في ظل إضاءة الضوء المنقول، يكون خطأ قياس الكفاف أقل من 0.08٪؛ يمكن أن يصل خطأ إشارة قياس الإحداثيات إلى (3+L/200) ميكرومتر. إنه مجهز بطابعة صغيرة مخصصة ومفتاح قدم، مما يجعل إخراج البيانات وأخذ العينات مريحًا للغاية. يمكن أن تكون صورة قطعة العمل صورة موجبة أو صورة معكوسة.
يمكن لهذا الجهاز فحص محيط وأشكال سطح قطع العمل المعقدة المختلفة بكفاءة، مثل القوالب والأجزاء المختومة والكامات والبراغي والتروس وقواطع الطحن المشكلة والأدوات الأخرى وأدوات القطع والأجزاء والمحطات والساعات والماس.
لديها مجموعة واسعة من التطبيقات وتستخدم على نطاق واسع في صناعات مثل الآلات والقوالب والأدوات والإلكترونيات والصناعات الخفيفة. إنها أداة معايرة قياس لا غنى عنها لمختبرات القياس وورش الإنتاج.
دقة قياس الجهاز: (3 + L/200) ميكرومتر
دقة العرض الرقمي لإحداثيات X و Y: 0.0005 مم
نظام معالجة البيانات: نظام معالجة البيانات متعدد الوظائف DP100، مع عرض صيني كامل، قادر على أخذ عينات متعددة النقاط، وتدوير الإحداثيات، ونقطة، وخط، ومسافة، واكتشاف الزاوية، وإخراج بيانات RS-232، وعرض رسومات القياس.
يستخدم ارتفاع المحور Z لهذا العرض طريقة نقل السكك الحديدية، مما يعزز استقرار ومتانة هيكل الجهاز. ينتج جهاز العرض صورًا واضحة بنسب تكبير دقيقة.
المعايير الفنية ZL-1509:
| الاسم | البيانات | ملاحظة |
| حجم الطاولة المعدنية (مم) | 340 × 152 | |
| حجم الطاولة الزجاجية (مم) | 196 × 96 | |
| شوط X (مم) | 150 | |
| شوط Y (مم) | 50 | |
| شوط Z (مم) | 100 (يشمل التركيز) | |
| دقة القياس | 3+L/200 | |
| دقة عرض X,Y | 0.0005 مم |
