BS 6387 IEC60331 BS8491 آلة اختبار مقاومة الحريق للأسلاك والكابلات

BS 6387 IEC60331 BS8491 آلة اختبار مقاومة الحريق للأسلاك والكابلات

حريق الأسلاك والكابلات آلة اختبار المقاومة ((جهاز اختبار المقاومة للحريق):

الامتثال للمعايير:

الامتثال لمعيار الكابل المقاوم للنار البريطانيBS 6387-2013"مواصفات متطلبات أداء الكابلات للحفاظ على سلامة الدائرة في ظل ظروف الحريق".

كما أنها تتوافقIEC60331، BS8491

الامتثال لمعيار BS 8491-2008 "أساليب تقييم سلامة الحريق للكابلات الكهربائية ذات القطر الكبير المستخدمة كمكونات لأنظمة التحكم في الدخان والحرارة وأنظمة السلامة من الحرائق المحددة الأخرى".

GB/T19216.11-2003/IEC60331-11:1999 "اختبار سلامة الخط للكابلات والكابلات الضوئية في ظل ظروف الحريق الجزء 11: جهاز الاختبار - مصدر واحد لإمدادات النار مع درجة حرارة اللهب لا تقل عن 750 درجة مئوية";

تتوافق بالكامل مع GB/T19216.21-2003/IEC60331-21.1999 "اختبار سلامة الخط للكابلات والكابلات البصرية في ظل ظروف الحريق الجزء 21: إجراءات الاختبار ومتطلباتها - الجهد الاسمي 0.6/1.0 كيلو فولت وأقل من الكابلات";

GB/T19216.23-2003/IEC60331-23:1999 "اختبار سلامة الخط للكابلات والكابلات البصرية في ظل ظروف اللهب الجزء 23: إجراءات الاختبار والمتطلبات - كابلات البيانات".

معيار الاختبار GB/T19216.25-2003/IEC60331-25:1999 "اختبار سلامة الخط للكابلات والكابلات البصرية في ظل ظروف اللهب الجزء 25: إجراءات الاختبار والمتطلبات - الكابلات البصرية"

يتوافق أيضًا مع معيار GB / T 19666-2019 "القواعد العامة للأسلاك والكابلات المقاومة للنار والمعوقة للنار".

المعايير الرئيسية (خصائص مقاومة الحريق):

محطة الاختبار:محطة واحدة، يتم اختبار عينة واحدة في كل مرة.

حجم منتج الاختبار:طول> 1200mm.

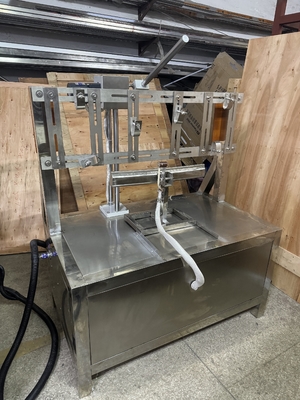

دعامة العينة L هذه الآلة لديها ما مجموعه 3 حلقات دعم الأسلاك. أثناء الاختبار ، يتم وضع العينة على حلقة دعم الأسلاك وتثبيتها بمعدات اختبار اثنين.وهي مناسبة لاختبار ما إذا كان الكابل أو الكابل الضوئي يحافظ على سلامة الخط عندما يكون اللهب أقل من 750 درجة مئوية.

(بلو فورتش)مصنع الشركة بنفسه (فنتوري) للطاقة الهوائية المختلطة من البروبان بطول 500 مم.

درجة حرارة اللهب:450 درجة 950 درجة قابلة للتعديل.

غازات الاحتراق:بروبان بنقاء 98٪ (معد من قبل العميل).

غازات دعم الاحتراق:الهواء المضغوط (يجب أن يصل ضغط الهواء إلى أكثر من 10 Mba) المقدمة من قبل العميل.

نظام استشعار الحرارة:المواد الحرارية المستوردة من الفولاذ المقاوم للصدأ من النوع K (المادة لديها مقاومة درجة حرارة أكثر من 1100 درجة).

تدفق الهواء:20-200 لتر/دقيقة

تدفق البروبان:2.5-25 لتر/دقيقة

جهاز الإشعال:إشعال تلقائي

هذه الآلة مجهزة بنظام نفخ قوي. عند الانتهاء من الاختبار، يمكن لمروحة نفخ قوية أن تنفخ غازات العادم من الصندوق في وقت قصير.

يتبنى الهيكل بنية تقسيم مزدوجة الطبقات ، مع قطن عازل عالي درجة الحرارة محشوًا في الوسط ، مما يقلل بشكل فعال من درجة حرارة الجدار الخارجي أثناء الاختبار < 45 درجة

متطلبات إمدادات الطاقة:AC380 (± 10٪) V/50HZ.

نطاق تقلبات الجهد المسموح به: 380 فولت ± 10 ٪.

نطاق تقلبات التردد المسموح به: 50 هرتز ± 1٪.

قوة تشغيل الآلة:1 كيلوواط

يقع نظام العادم في الجزء العلوي من الهيكل ، والذي يمكن أن يفرغ غاز العادم بفعالية وسريعة.هناك عدة مدخلات الهواء في الجزء السفلي لضمان محتوى الأكسجين في الصندوق خلال الاختبارمما يجعل نتائج الاختبار أكثر دقة.

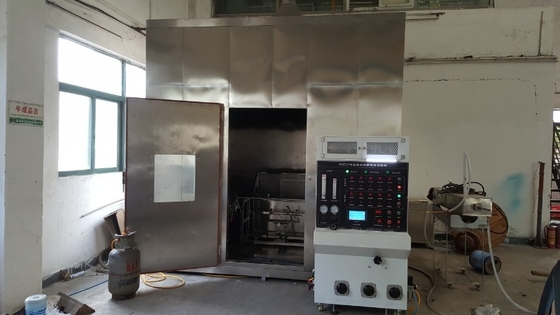

يتم تثبيت باب على الجانب الأمامي ، وتوفير نافذة زجاجية معتدلة على الباب ، بحيث يمكن مراقبة حالة الاختبار في أي وقت.يتم إغلاق الباب لمنع المواد الضارة الناتجة عن الاحتراق من تلوث الهواء الداخلي.

نظام قياس درجة الحرارة: يتم تثبيت ثنائيين من نوع K على الجانبين الأيسر واليمين على بعد 70 مم فوق مصباح النفخ ، وتبعد رؤوس الثنائيين من 250 مم.

المكونات والمواد والوظائف:

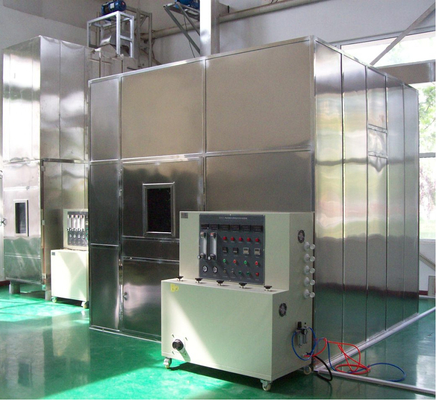

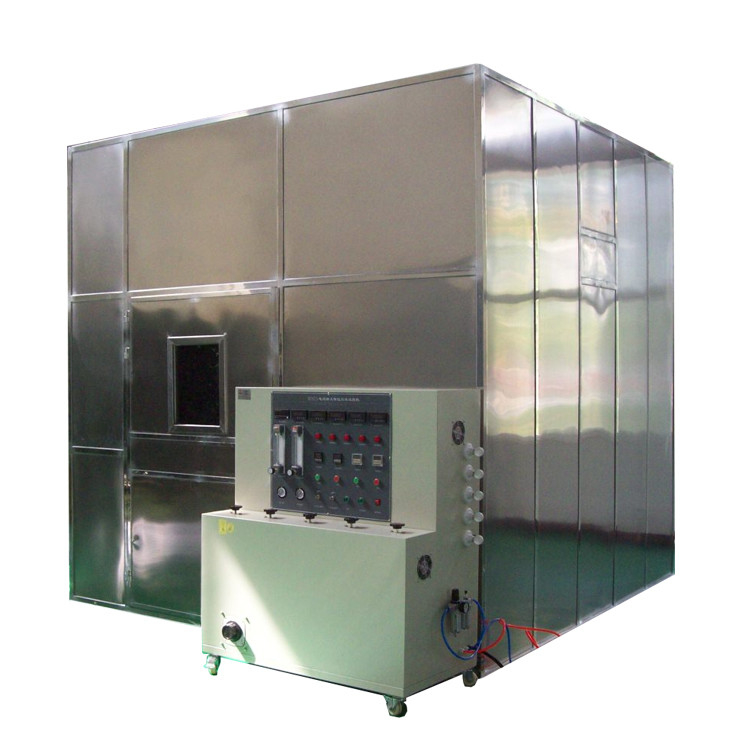

غرفة الاحتراق: الأبعاد الداخلية: 3M × 3M × 3M، 27 متر مكعب في المجموع.

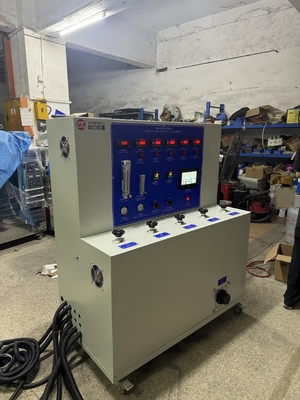

صندوق التحكم:صندوق التحكم مصنوع من صفيحة الفولاذ المقاوم للصدأ ، معالج بواسطة أدوات آلة CNC ، ولديه شكل قوس جميل.

جهاز الاحتراق:يتكون هذا الجهاز من 30*30 ملف ألومنيوم، وهو خفيف، جميل، سهل التحرك والتنظيف.

نظام التحكم:

يتم اعتماد نظام التحكم بالمرورية ، وجميع المكونات الإلكترونية هي العلامات التجارية الوطنية الرائدة ، والتي يمكن أن تضمن بشكل أفضل أداء ودقة الكشف عن الجهاز.

جهاز الكشف المستمر: خلال الاختبار ، يتم تمرير التيار من خلال جميع نواة الكابل ،وتمتلك المحولات الأحادية المرحلة الثلاثة طاقة كافية للحفاظ على الحد الأقصى للسرب الحالي من 3A تحت فولتاج الاختباريتم توصيل مصباح إلى كل سلك أساسي في الطرف الآخر من الكابل، ويتم تحميل تيار من حوالي 0.25A في الجهد المسموح به من الكابل.عندما تكون العينة مقطوعة قصيرة / مكسورة أثناء الاختبار، إشارة خارجية.

يحتوي المعدات على أجهزة حماية السلامة التالية: تحميل الطاقة الزائدة، حماية الدوائر القصيرة، حماية تحميل الدوائر التحكمية.

الظروف البيئية:

الأرض مسطحة، تتنفس بشكل جيد، ولا تحتوي على غازات وغبار قابلة للاشتعال والانفجار والآكل.

لا يوجد مصدر قوي للإشعاع الكهرومغناطيسي بالقرب من هنا

هناك مساحة صيانة مناسبة حول المعدات.

الحرارة:5 درجة مئوية 30 درجة مئوية

ضغط الهواء:86 ‰ 106kpa.

مطلوب موقع تثبيت المستخدم لتكوين مفاتيح الهواء والطاقة

القدرة المقابلة للمعدات، ويجب أن يكون هذا المفتاح مستقلًا ومخصصًا لهذا المعدات.

عندما لا تعمل المعدات ، يجب الحفاظ على درجة حرارة البيئة ضمن + 0 ~ 45 °C ، ويجب وضع جهاز الاحتراق بالاهتزاز خارج صندوق الاحتراق
