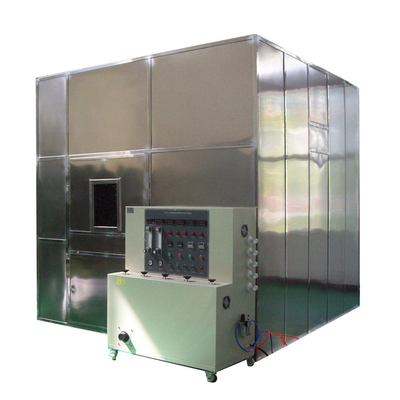

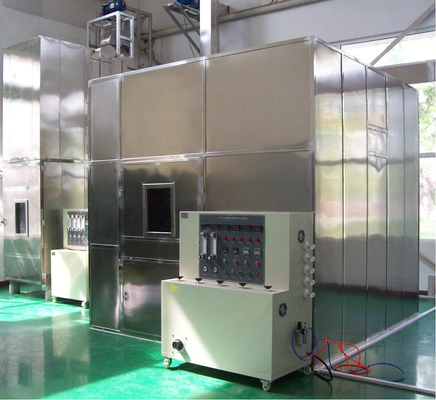

IEC 60331 BS 6387 BS 8491 اختبار سلامة دائرة كابلات الأسلاك لاختبار الكابلات متعددة النواة معدات اختبار مقاومة الحرق

IEC 60331 BS 6387 BS 8491 اختبار سلامة دائرة كابلات الأسلاك لاختبار الكابلات متعددة النواة معدات اختبار مقاومة الحرق

المعلمات التقنية:

1اختبار مقاومة الحريق:(يشتمل مقعد اختبار مقاومة الحريق على الأجزاء التالية)

1.1 نظام دعم الكابلات

1.2 جهاز الكشف المستمر

1.3 مصدر الحرارة

نظام دعم الكابلات: يتم تشكيل الكابل أفقيًا في كلا الطرفين من غلاف الكابلات بواسطة مشبك. يتم تثبيت الجزء الأوسط من الكابل بواسطة حلقتين معدنيتين (بعد 300 مم) ،والحلقات المعدنية هي الأرض إلى الأجزاء المعدنية الأخرى من الجهازبالنسبة للكابلات غير المدرعة التي يقل قطرها عن 10 ملم ، أو بعض الكابلات الأخرى التي يتم تحريكها بشكل كبير أثناء الاختبار ، هناك 3 حلقات معدنية ،كل ثابت حوالي 150 ملم من الحلقة المعدنية الأصلية.

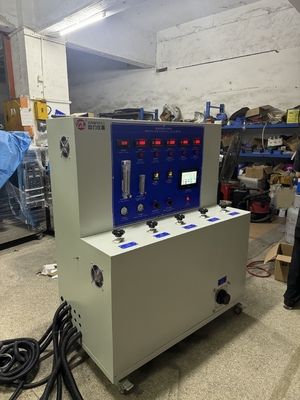

جهاز الكشف المستمر: خلال الاختبار ، يتم تمرير التيار من خلال جميع نواة الكابل ،محول ثلاثي المراحل متصل بالنجوم أو ثلاثة محولات أحادية المراحل (أو محول أحادي المراحل إذا كان الاختبار كابلًا أحادي النواة)، ولها قدرة كافية للحفاظ على الحد الأقصى للسقوط الحالي من 3A تحت الجهد الاختبار. في الطرف الآخر من الكابل،يتم توصيل كل قلب إلى مصباح وتيار قريب من 0يتم تحميل.25A عند الجهد الاسمي للكابل.

1.3.1 الحرارة هي 610 مليمتر طول أنبوب محرقة الغازمع الغاز الميثاني القسري واللهب الكثيف.

1.3.2 قياس الحرارة:يتم وضع مقياس حرارة مدرع قطره 2 ملم بالقرب من مدخل الهواء ، بالتوازي مع الوقود 75 ملم فوق

1.3.3 اختبار درجة حرارة اللهب والوقت:(انظرBS6387

مستوى الاحتراق)

650 درجة مئوية ± 40 درجة مئوية -3 ساعة

B 750°C ± 40°C -3 ساعات

950 درجة مئوية ± 40 درجة مئوية -3 ساعة

S 950°C± 40°C -20 دقيقة

1.3.4 العينة:العينة هي قطعة من المنتج النهائي، لا تقل عن 1200 ملم، مع إزالة 100 ملم من الغطاء والغطاء في كلا الطرفين.يجب توصيل الأسلاك في كلا طرفي الكابل وفقًا للاتصال الكهربائي.

2اختبار مقاومة الماء والنار: بما في ذلك الأجزاء التالية

2.1 نظام دعم الكابلات

2.2 جهاز الكشف المستمر

2.3 مصدر الحرارة

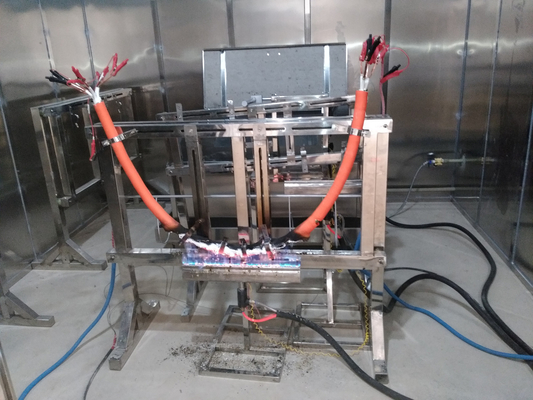

نظام دعم الكابلات: يتم توصيل الكابل إلى دعامة معدنية تتكون من صفيحتين فولاذيتين بعرض 25 مم ، ويتم تثبيت الدعامة بواسطة مشبك معدني بمسافة 200 مم.يتم توصيل الكابل إلى العصا وجميع الأطر المعدنية هي الأرض.

جهاز الكشف المستمر: خلال الاختبار ، يتم تمرير التيار من خلال جميع نواة الكابل ، ثلاثة محولات أحادية المرحلة ،ولها قدرة كافية للحفاظ على الحد الأقصى للسماح بتسرب التيار من 3A تحت الجهد الاختبارفي الطرف الآخر من الكابل ، يتم توصيل كل سلك أساسي بمصباح ويتم تحميل تيار قريب من 0.25A في الجهد المسموح به للكابل.

2.3الحرارة:حارق الشريط طوله 400 مم ويمكنه حرق عينة كابل 400 مم. يمكن ضبط مجموعة الحارق لتوفير اللهب الساطع بدرجة حرارة 650 درجة مئوية ± 40 درجة مئوية.

2.3.2 قياس درجة الحرارةيتم وضع مقياس حرارة مدرع قطره 2 ملم على السطح السفلي من الكابل

2.3.3 درجة حرارة شعلة الاختبار:650°C±40°C

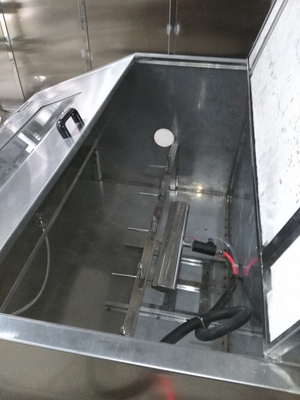

2.3رذاذ الماء:يتم تثبيت فوهة على دعامة الاختبار ، في وسط المحرق. ضغط الماء 250KPa إلى 350KPa ، و 0.25 لتر لكل متر مربع إلى 0.يتم رش 30 لتر لكل متر مربع من الماء بالقرب من العينةيجب قياس هذا المعدل باستخدام علبة جمع، والتي لديها عمق كاف لجعل محورها الطويل متوازيا مع محور الكابل ووضعها في الوسط.هذا الصندوق حوالي 100 ملم عرض و 400 ملم طول (الجهاز يظهر في الشكل أدناه).
