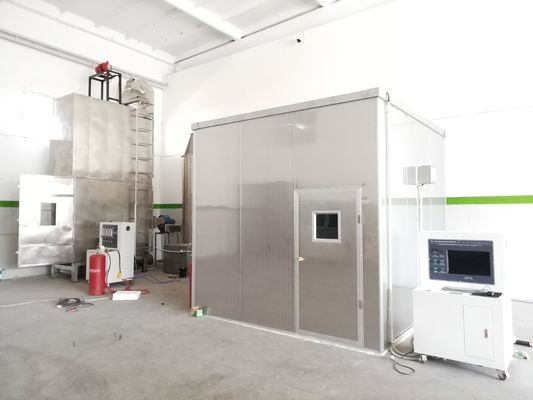

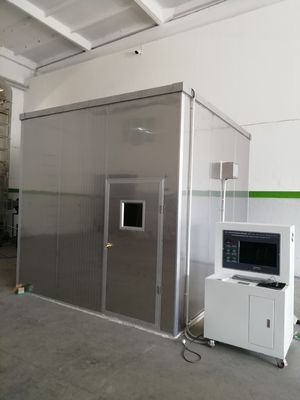

ASTM E622 IEC61034 آلة اختبار كثافة دخان الأسلاك والكابلات

آلة اختبار كثافة الدخان للكابلات والأسلاك ASTM E622 IEC61034

1. نطاق التطبيق:

يستخدم لتحديد تركيز الدخان المنبعث عند حرق الكابلات والكابلات الضوئية في ظل ظروف معينة.

2. تلبية المعيار:

الامتثال لـ GB/T17651.1～2-1998 و IEC61034-1:1997، IEC61034-2:1997 "تحديد كثافة الدخان للكابلات والكابلات الضوئية المحترقة في ظل ظروف معينة".

3. الميزات الرئيسية:

3.1 تم تصميم آلة الاختبار هذه وفقًا للجزء 1 (جهاز الاختبار) والجزء 2 (إجراءات ومتطلبات الاختبار) في معيار GB/T17651.1~2-1998، وكثافة الدخان الخفيفة للكابل أو الكابل الضوئي المحترق في ظل ظروف معينة يتكون نظام القياس من مصدر ضوء، وجهاز استقبال خلية كهروضوئية من السيليكون ونظام كمبيوتر. يمر الضوء المتولد عن مصدر الضوء عبر مختبر كثافة الدخان بمساحة 3 أمتار × 3 أمتار × 3 أمتار، ويشكل شعاعًا موحدًا بقطر 1.5 متر ± 0.1 متر على الحائط المقابل لمصدر الضوء. تكتشف الخلية الكهروضوئية المثبتة في مركز الشعاع شدة الشعاع من مصدر الضوء. عندما تتولد كمية كبيرة من الدخان في غرفة الاحتراق بسبب حرق الكابلات أو الكابلات الضوئية، يمتص الدخان جزءًا من الكهرباء الضوئية، وتضعف شدة الشعاع الذي يصل إلى الخلية الكهروضوئية المصنوعة من السيليكون. نفاذية الاستجابة الخطية لها.

3.2 تتضمن هذه الأداة معرفة مهنية في الميكانيكا والبصريات والإلكترونيات. إنه منتج ميكاترونيكي يتمتع بمزايا الهيكل المعقول والأداء المستقر والتشغيل السهل. يحتوي على واجهة تشغيل WINDOWS XP، ونمط LabVIEW، وآلية أمان مثالية. أثناء الاختبار، يتم عرض نتائج القياس في الوقت الفعلي ويتم رسم المنحنى المثالي ديناميكيًا. يمكن حفظ البيانات بشكل دائم واسترجاعها وطباعتها، ويمكن طباعة التقرير مباشرة.

4.غرفة الاحتراق:

4.1 استخدم الفولاذ المقاوم للصدأ SUS304 بسماكة 1.5 مم ليتم تثبيته على دعامة الممر المربع لتشكيل غرفة الاحتراق المكعبة بأكملها.

4.2 الأبعاد الداخلية: L3000*W3000*H3000(mm)

4.3 الهيكل: توجد نافذة مراقبة زجاجية في الأمام، ونافذة إغلاق شفافة على الحائط المقابل على كلا الجانبين، والحجم هو: 100 مم × 100 مم، دع شعاع الضوء الخاص بجهاز القياس الضوئي الأفقي يمر، وارتفاع مركز نافذة الإغلاق من الأرض هو 2150 مم. توجد عدة فتحات تهوية في الأسفل، فتحات التهوية 100x500mm (50 سم مربع)

4.4 الجزء العلوي مجهز بمروحة عادم.

5. نظام القياس البصري:

5.1 مصدر الضوء: مصباح هالوجين كوارتز مستورد، الطاقة الاسمية: 100 واط؛ الجهد الاسمي: 12 فولت الدقة: ±0.01 فولت؛ التدفق الضوئي الاسمي: 2000～3000Lm، درجة حرارة اللون الاسمية: 2800K～3200K، تلبية متطلبات GB/T17651.1 5.2، توفير 15 مصدر ضوء احتياطي.

5.2 جهاز الاستقبال: إنه خلية كهروضوئية من السيليكون، يتم تضخيم الإشارة بواسطة بطاقة اللوحة، ويتم إدخالها في الكمبيوتر من خلال بطاقة الإدخال/الإخراج، والتي تلبي متطلبات GB/T17651.1، وتتوافق الاستجابة الطيفية مع مقياس الضوء الخاص بالمفوض الدولي للإضاءة (CIE).

5.3 التركيب: قم بالتركيب في أحد طرفي الأنبوب بطول 150، والطرف الآخر هو نافذة مقاومة للغبار. الجدار الداخلي للأنبوب أسود لامع ومضاد للانعكاس.

5.3 نفاذية الضوء بنسبة 0% تعني عدم مرور أي ضوء، ونفاذية الضوء بنسبة 100% غير معوقة تمامًا.

5.4 نطاق النفاذية القابل للقياس (0～100)%;

6. مصدر الحريق القياسي:

6.1 تكوين مصدر الحريق هو 1.0 لتر من الكحول: 90% إيثانول، 4% ميثانول، 6% ماء

6.2 لوحة الكحول (قارب الحرق): سمك الفولاذ المقاوم للصدأ 1.0 مم، السطح السفلي: 210x110mm، السطح العلوي: 240x140mm، الارتفاع 80mm؛

6.3 موضع التركيب: المسافة بين صينية الكحول والأرض 100 مم، بحيث يمكن للهواء أن يدور.

7.مزيج الدخان:

استخدم مروحة طاولة لتوزيع الدخان بالتساوي في غرفة الاحتراق. يبلغ ارتفاع عمود المروحة 250 مم من الأرض، والجدار 500 مم، وحجم الهواء 7 أمتار مكعبة في الدقيقة. يتم نفخ الهواء أفقيًا بواسطة مروحة أثناء الاختبار.

8.اختبار فارغ:

الغرض منه هو ضبط درجة الحرارة في غرفة الاحتراق للوصول إلى درجة الحرارة المحددة، وحرق مصباح الكحول لجعل درجة حرارة غرفة الاحتراق تصل إلى: 25±5 درجة مئوية.

9. جهاز قياس درجة الحرارة:

يتم تثبيت مستشعر درجة الحرارة على السطح الداخلي للباب على ارتفاع 1.5 متر من الأرض و 0.5 متر من الحائط. راقب درجة حرارة المختبر.

10. الامتثال لاختبار الاحتراق المعتمد في القسم 10 من GB/T17651.1-1999.

11. جزء التحكم:

11.1 يتم استخدام لوحات عالية الدقة، ويتم استخدام جميع المكونات عالية الجودة لضمان التشغيل عالي الجودة وعالي السرعة للنظام والطبيعة المتقدمة. تعد عملية الاختبار للوحة عالية الدقة المستوردة + طريقة التحكم التلقائي PID هي الطريقة الأكثر تقدمًا والأكثر أمانًا والأكثر موثوقية والأكثر ملاءمة للتحكم. تحقيق التحكم في الكشف التلقائي، وإكمال عمل الكشف تلقائيًا، وواجهة عرض ودية وودية، وجعل عمل الكشف أسرع وأكثر دقة. تم تصميم الكمبيوتر المضيف ببرنامج التكوين، والذي يمكنه إنشاء منحنيات التحكم في درجة الحرارة وإخراج التقارير تلقائيًا. الحصول على البيانات وطباعة نتائج الاختبار.

11.2 يتمتع بمزايا الهيكل المعقول والأداء المستقر والتشغيل السهل وما إلى ذلك. يعتمد واجهة تشغيل WINDOWS XP، ونمط LabVIEW، وآلية أمان مثالية. أثناء الاختبار، يتم عرض نتائج القياس في الوقت الفعلي ويتم رسم المنحنى المثالي ديناميكيًا، ويمكن حفظ البيانات بشكل دائم واسترجاعها وطباعتها.

11.3 الكمبيوتر: دفتر ملاحظات صناعي مخصص

11.4 مجموعة من البرامج، ترقية مجانية مدى الحياة.

12. الظروف البيئية للاستخدام:
