تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | اختبار اللهب VW-1 للكابلات عينة أفقية اختبار حرق FT2 UL1581 آلة اختبار حرق الكابلات والأسلاك الفردية | يطابق الشروط: | أستم د 5025-05 |
|---|---|---|---|
| يأخذ شعلة الاختبار: | 54 ثانية ± 2 ثانية | ارتفاع TEM من: | 100 درجة مئوية ± 2 درجة مئوية إلى 700 درجة مئوية ± 3 درجة مئوية |
| الحجم الداخلي: | ≥ 4.0 م 3 | جهاز استشعار حراري (كتلة النحاس كهربائيا: | 10.0 ± 0.05 جرام ومزدوجة حرارية |
| الحد الأدنى من الدقة: | ما يصل إلى 0.01 ثانية | ||
| إبراز: | آلة فولكسفاغن-1 لتجربة كابلات اللهب,اختبار حرق الأسلاك UL1581,معدات اختبار الكابلات الأفقية FT2,UL1581 wire burning tester,horizontal FT2 cable testing equipment |
||

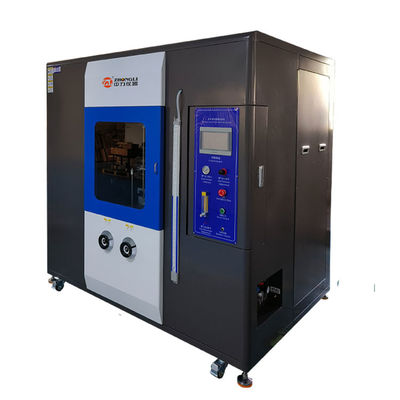

اختبار اللهب VW-1 للكابلات - عينة أفقية FT2 - اختبار الحرق
ملخص المنتج:
آلة مقاومة اللهب للكابلات والأسلاك تلبي متطلبات UL1581-2001، والتي تتضمن القسم 1060 (اختبار الحرق الرأسي و FT1)، 1061 (اختبار حرق الكابلات)، 1080 (اختبار VW-1)، 1090 (اختبار الحرق لـ
أسلاك المعدات الكهربائية) و 1100 (عينة الاختبار موجهة أفقيًا / اختبار الحرق FT2)
تكوين المعدات:
آلة الاختبار + نظام التحكم + نظام تحكم بالحرق ممتد عالي الدقة + نظام اختبار درجة الحرارة
+ معدات الاختبار وتركيبات الاختبار + نظام التحكم في الهواء والتدفق أثناء الحرق)

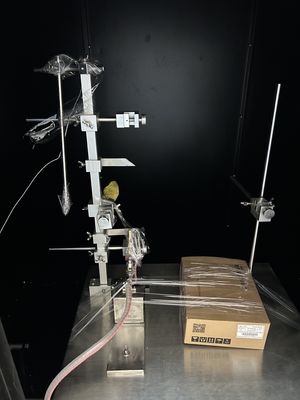

تركيبات الاختبار:
| نموذج | غرفة مقاومة اللهب للكابلات والأسلاك |
| التركيبات الرئيسية | حامل الاختبار وشعلة الحرق |
| حامل الاختبار | الفولاذ المقاوم للصدأ S304. حامل رأسي وأفقي |
| شعلة الحرق | ASTM D 5025-99 |
| الطاقة القياسية | شعلة عمودية:500 واط |
| شعلة أفقية:225 واط | |
| جقطر الحفرة | 0.90±0.03 مم |
| طول مصباح الحفرة | 1.60±0.05 مم |
| الارتفاع من الشعلة إلى مدخل الهواء | 102 مم |
| زاوية مصباح الشعلة |
أفقي 90 درجة، رأسي 20 درجة (المحور الرأسييبقى على المستوى الرأسي ويحافظ على 20درجة في الاتجاه الرأسي.: |

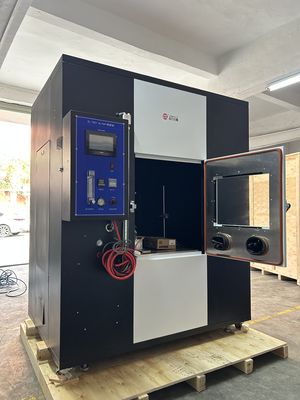

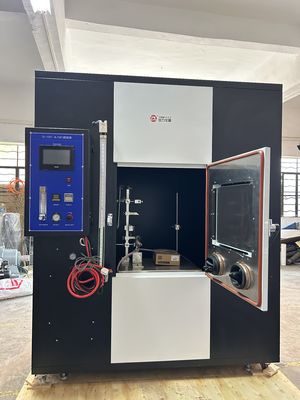

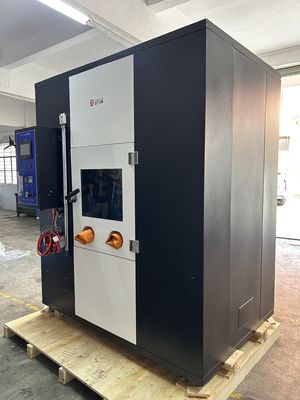

غرفة الاختبار:
هواء الحرقهذه الغرفة مصنوعة من الفولاذ المقاوم للصدأ، والذي يتميز بمظهر جميل ومقاومة للصدأ التآكل.
:يوجد نظام التهوية وإطلاق الدخان في الجزء العلوي من الغرفة، لذا سيتم إطلاق غاز العادم خارج الغرفة بعد الانتهاء من الاختبار (لن يشمل هذا السعر تكلفة إضافة البيئةمعالجة الأنظمة وفقًا لمتطلبات البيئة.
ج,باب زجاجي فولاذي مثبت في مقدمة الغرفة لتسهيل مراقبة حالة الاختبار.
د,لوحة التشغيل مثبتة على يمين الباب المرئي لتسهيل مراقبة حالة الاختبار.
هـ,مواصفات غرفة الاختبار,200X120X200)سم),الحجم,4.8 م3
نظام التحكم:
)يشمل بشكل رئيسي: مقياس التدفق:شاشة لمس ذكية + تحكم PLCتيمكن ضبط وتسجيل وقت الاختبار وتكرار الاختبار والوقت الممتد بواسطة شاشة اللمس. يتميز هذا النظام بالذكاء العالي، وتشغيل نوع القائمة، والنتائج الدقيقة والبديهية البسيطة للاختبار
)مقياس التدفق:نموذج التحكم في التتابع الزمني,يتم التحكم في وقت الاختبار وتكرار الاختبار والوقت الممتد بواسطة تتابع تقليدي لضمان دقة الاختبار النتيجة. (وقت الحرق 0~999.9 ثانية، وقت التوقف عن الحرق: 0~99.9 ثانية، تكرار الحرق: 1~9999، وقت ممتد 0~999.9 ثانية)
نظام التحكم الممتد:
نظام تحكم بالحرق ممتد عالي الدقة (نظام التحكم الفوتوغرافي),يسجل تلقائيًا وقت التوقف عن الحرق، وبدون تسجيل يدوي لتقليل تفاوتات الاختبار.
نظام اختبار درجة الحرارة:
)يشمل بشكل رئيسي: مقياس التدفق:مستشعر حراري)أنابيب نحاسية ومزدوجة حرارية:-- بناء الأنابيب من النحاس المعدني ذو درجة عالية التوصيل، لهب 20 مم لأنابيب 1.75 جرام، لهب 125 مم لأنابيب 10 جرام.
)مقياس التدفق:مزدوجة حرارية من النوع K مع أنبوب فولاذي مقاوم للصدأ بقطر 0.5 مم كغطاء.
)صمامات تخفيض ضغط الحرق:قائمة درجة الحرارة PID الذكية المتوافقة مع مزدوجة حرارية من النوع K، يمكن أن يكون المؤشر أكثر من 1000 درجة مئوية.نظام التحكم في الحرق
أ,
هواء الحرق:,(),(,(
)حراري وحدة ):قدم مكعبة. 37.1 لكل متر مكعب ميجا جولنظام التحكم في الحرقتوفير)نفسه ) .:نظام التحكم في الحرق
:(,
)يشمل بشكل رئيسي: مقياس التدفق:صمامات تخفيض الضغط(2
)مقياس التدفق:تعديل بمعيار D3195 مع مقياس تدفق تبلغ دقته 2٪ على الأقل. مقياس التدفق هو 1000 مل/دقيقة.,3
)صمامات تخفيض ضغط الحرق:1 EA,يمكن تحويل تدفق الهواء إلى 10 رطل/بوصة مكعبة.
